Lamiera forata a fori oblunghi
Lamiere con fori oblunghi possono essere utilizzate sia per setacci e vagli che per applicazioni estetiche disposti a 90° oppure alternati.
Legenda:
- LR → Altezza foro.
- L → Larghezza foro.
- U1 → distanza tra i centri dei fori (interasse).
- U2 → distanza tra i centri dei fori (interasse).
- Disposizione → come i fori sono allineati (alternati in testa oppure allineati).
- % Vuoto/Pieno → rapporto tra area forata e area totale della lamiera.

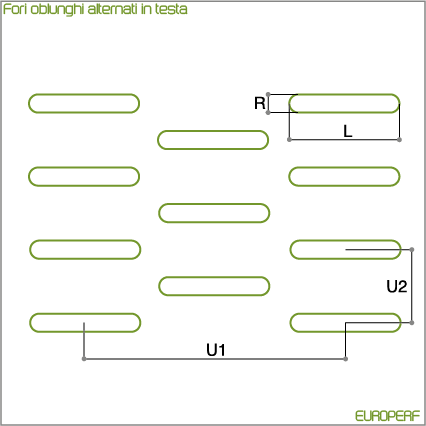

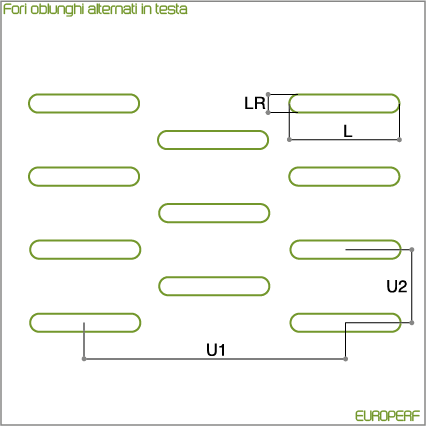

Foro oblungo (LR) alternato (Z)

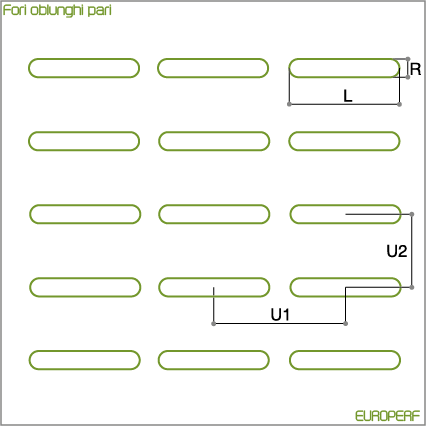

Foro oblungo allineati
LR 2x20
Fori oblunghi alternati
Vuoto/pieno: 31,31%
Foro 2.0 x 20.0 mm
Interasse: 10.0 x 25.0mm
INFORMAZIONI
Vuoto/pieno: 31,31%
Foro 2.0 x 20.0 mm
Interasse: 10.0 x 25.0mm
LR 4x20
Fori oblunghi alternati
Vuoto/pieno: 43,75%
Foro 4.0 x 20.0 mm
Interasse: 14.0 x 25.0mm
INFORMAZIONI
Vuoto/pieno: 43,75%
Foro 4.0 x 20.0 mm
Interasse: 14.0 x 25.0mm
LR 6x30
Fori oblunghi alternati
Vuoto/pieno: 44,74%
Foro 6.0 x 30.0 mm
Interasse: 22.0 x 35.0 mm
INFORMAZIONI
Vuoto/pieno: 44,74%
Foro 6.0 x 30.0 mm
Interasse: 22.0 x 35.0 mm
LR 8x30
Fori oblunghi alternati
Vuoto/pieno
Foro 8.0 x 30.0 mm
Interasse: 28.0 x 36.0 mm
INFORMAZIONI
Vuoto/pieno
Foro 8.0 x 30.0 mm
Interasse: 28.0 x 36.0 mm
LR 2x20
Fori oblunghi allineati
Vuoto/pieno: 62,62%
Foro 2.0 x 20.0 mm
Interasse: 5.0 x 25.0
INFORMAZIONI
Vuoto/pieno: 62,62%
Foro 2.0 x 20.0 mm
Interasse: 5.0 x 25.0
LR 4x20
Fori oblunghi allineati
Vuoto/pieno: 87,50%
Foro 4.0 x 20.0 mm
Interasse: 7.0 x 25.0 mm
INFORMAZIONI
Vuoto/pieno: 87,50%
Foro 4.0 x 20.0 mm
Interasse: 7.0 x 25.0 mm
LR 6x30
Fori oblunghi allineati
Vuoto/pieno: 89,49%
Foro 6.0 x 30.0 mm
Interasse: 11.0 x 35.0 mm
INFORMAZIONI
Vuoto/pieno: 89,49%
Foro 6.0 x 30.0 mm
Interasse: 11.0 x 35.0 mm
LR 8x30
Fori oblunghi alternati
Vuoto/pieno: 89,78%
Foro 8.0 x 30.0 mm
Interasse: 14.0 x 36.0 mm
INFORMAZIONI
Vuoto/pieno: 89,78%
Foro 8.0 x 30.0 mm
Interasse: 14.0 x 36.0 mm
